Производственные возможности ПВЛ
- TR – ромбовидная ячейка – Производственные возможности
- TH – шестигранная ячейка – Производственные возможности
- TQ – квадратная ячейка – Производственные возможности
- TE – круглая ячейка – Производственные возможности

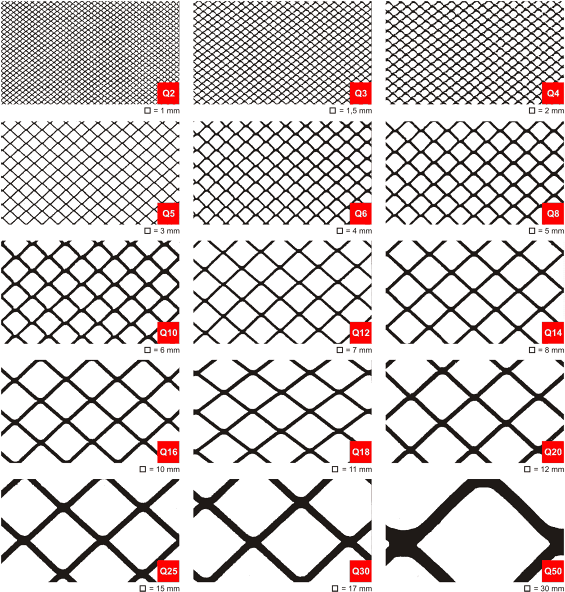

Квадратные ячейки TQ
| Обозначение | Размер отверстий (мм) | Длина ячейки ±5% | Ширина ячейки ±5% | Ширина подачи ±5% | Толщина подачи ±10% | Bex (кг/м2) | Площадь отверстий (%) | Максимальная ширина (мм) |
|---|---|---|---|---|---|---|---|---|
| TQ2 | 1 | 2 | 1,5 | 0,4 | 0,3 | 1,3 | 46,6 | 500 |
| TQ3 | 1,5 | 3 | 2 | 0,4 | 0,3 | 1 | 60 | 500 |
| TQ4 | 2 | 4 | 2,5 | 0,6 | 0,5 | 2,08 | 52 | 1000 |
| TQ5 | 3 | 5 | 3 | 0,6 | 0,5 | 2,5 | 60 | 1000 |
| TQ6 | 4 | 6 | 5 | 0,6 | 1 | 1,9 | 76 | 1000 |
| TQ8 | 5 | 8 | 7 | 1 | 1 | 2,3 | 71 | 1000 |
| TQ10 | 6 | 10 | 8,2 | 1 | 1 | 2,05 | 75 | 1500 |
| TQ12 | 7 | 12 | 10 | 1 | 1 | 1,6 | 80 | 1500 |
| TQ14 | 8 | 14 | 12 | 1 | 1 | 1,4 | 83 | 1500 |
| TQ16 | 10 | 16 | 14 | 1,5 | 1 | 1,7 | 78 | 1500 |
| TQ18 | 11 | 18 | 15 | 1,5 | 1 | 1,6 | 80 | 1500 |
| TQ20 | 12 | 20 | 17 | 1,5 | 1 | 1,4 | 82 | 1500 |
| TQ25 | 15 | 25 | 21 | 1,5 | 1,5 | 2,7 | 85 | 1500 |
| TQ30 | 17 | 30 | 25 | 1,5 | 1,5 | 2,5 | 88 | 1500 |
| TQ50 | 30 | 50 | 42 | 2,5 | 2,5 | 4,5 | 88 | 1500 |
